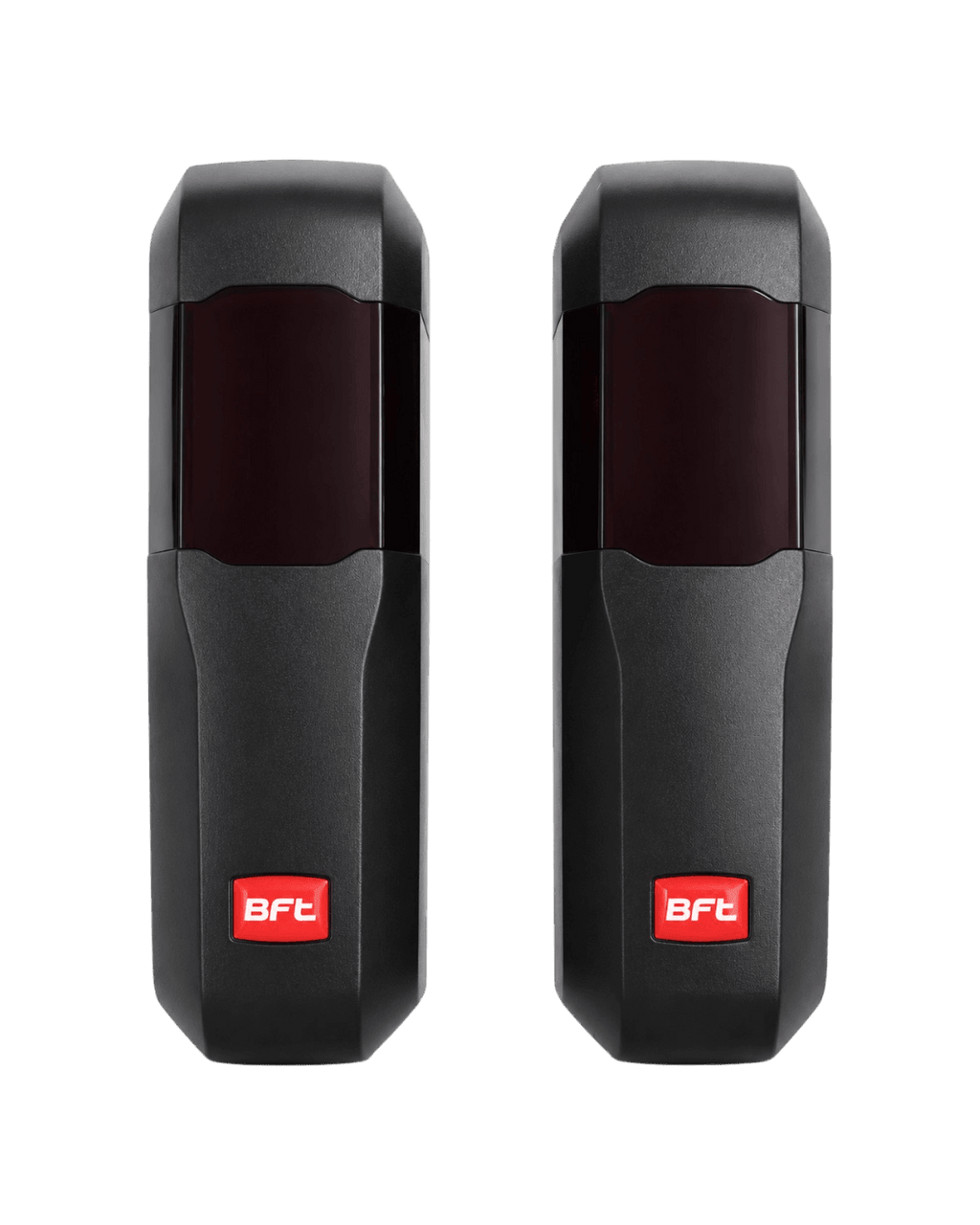

Les photocellules BFT Compacta A20-180 sont la paire de sécurité compacte de BFT : orientables sur 180° à l'horizontale pour aligner le faisceau même sur des jambages décalés, portée 20 m, alimentation étendue 12-33 V AC / 15-35 V DC. Elles équipent les portes de garage BFT Botticelli, Tiziano et Argo et se raccordent sur la plupart des autres marques. IP44.
Compatibles avec les motorisations de garage BFT Botticelli, Tiziano, Argo et toute centrale à entrée photocellule 12-24 V. Sur les centrales BFT récentes à sortie 24 V Safe, la Thea A.15 OPF native est l'alternative avec clignotant intégré.
| Liaison | Sortie relais, alimentation 12-33 V AC / 15-35 V DC |
| Portée | 20 m |
| Indice de protection | IP44 |
| Température | -20 °C à +55 °C |
| Référence fabricant | P111782 (Compacta A20-180) |
| Marque · gamme | BFT · Compacta |
| Livré avec | Émetteur, récepteur, visserie, notice |
| Programmation | Alimentation 12-24 V, contact relais du récepteur sur l'entrée photocellule, orientation de l'optique |
| Garantie | 2 ans |
Fonctionne avec
Ne fonctionne pas avec
Motorisations BFT Botticelli, Tiziano, Argo et toute centrale de garage à entrée photocellule 12-24 V : Nice sans BlueBUS, CAME, Sommer.
Sur toutes les motorisations BFT, Botticelli, Botticelli Smart, Tiziano et Argo en tête, et sur toutes les centrales BFT à entrée photocellule. C'est la cellule d'origine de nombreux kits BFT.
Leur contact relais et leur plage d'alimentation très large, de 12 à 35 V, les rendent aussi compatibles avec la plupart des autres marques : Nice sans BlueBUS, CAME, Sommer, ou tout moteur à entrée cellules et sortie accessoires.
Seules les centrales à bus propriétaire sans entrée contact sec réclament leur cellule dédiée.
Alimentez l'émetteur et le récepteur depuis la sortie accessoires de la carte, puis câblez le contact relais du récepteur sur l'entrée photocellule de la centrale, à la place du pont éventuel.
Posez les cellules à 40 ou 50 cm du sol, puis orientez chaque optique à la main sur 180° jusqu'à ce que la LED du récepteur confirme l'alignement.
Sur une centrale BFT, activez ensuite le test des cellules dans les paramètres si vous voulez que la carte vérifie leur fonctionnement à chaque manœuvre.
Quand les deux points de fixation ne sont pas face à face : jambages en biais, porte en retrait de la façade, cellule à poser sur un mur perpendiculaire ou sur une colonne en retrait.
Avec 90° de débattement de chaque côté, la Compacta vise le récepteur depuis presque n'importe quelle position, sans équerre ni cale.
Sur un garage classique avec des jambages parallèles, elle s'installe comme une cellule fixe, l'orientation en plus.
Parce que le moteur ne voit pas ce qui se trouve sous la porte. Les cellules détectent une voiture, un enfant, un vélo ou un animal dans le passage pendant la fermeture, et commandent l'arrêt puis la réouverture.
Elles sont obligatoires dès que la porte se referme automatiquement après temporisation, ou qu'elle est pilotée à distance sans visibilité.
La détection d'effort du moteur ne remplace pas les cellules : elle n'agit qu'au contact, les cellules avant.
La Compacta est la cellule universelle : contact relais, alimentation de 12 à 35 V, orientable 180°, 20 m de portée. Elle fonctionne sur toute centrale BFT et sur la plupart des autres marques.
La Thea A.15 OPF ajoute un clignotant LED intégré et 30 m de portée, mais sa version native se raccorde sur une sortie 24 V Safe des centrales BFT récentes.
Sur un garage BFT existant, la Compacta est le remplacement le plus simple ; la Thea se justifie pour ajouter la signalisation lumineuse sans poser de feu séparé.
